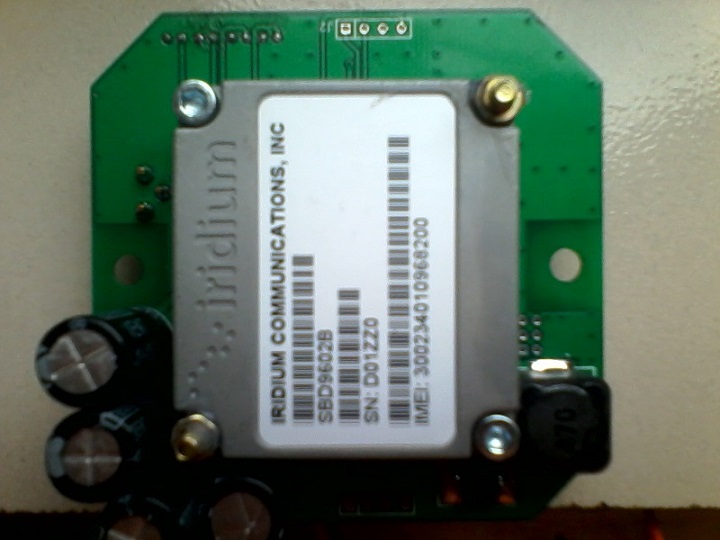

铱星SBD透明数传模块简介虽然SBD 9602模块是一款OEM产品，但用户在使用时，必须了解和掌握复杂的SBD传输过程和协议；以及相应的指令集。铱星SBD透明数传模块，嵌入了铱星SBD 9602和SBD协议，为工业及商用用户使用的透明或半透明的数据传输设备。，利用覆盖全球的铱星卫星短数据通信网络，实现短数据的远程无它通过串口与用户设备连接线透明传输。用户无需了解和掌握复杂的SBD传输过程和协议；以及相应的指令集，直接通过铱星SBD透明数传模块的串口收发数据即可。实现所收即所发。 使用时，用户设备将采集的各种小容量数据信息通过铱星SBD透明数传模块发送到信息中心，从而实现对远程外部设备的实时监测；也可通过铱星SBD透明数传模块接收信息中心的指令信息，从而实现用户设备的远程控制。 铱星SBD透明数传模块与信息中心之间的数据传输基于IP SOCKET的。三.应用领域 1：特别适合应用的区域：海洋、高山、沙漠、孤岛、冰川、极地等边远偏僻、通信不发达的区域。 2：特别适合应用的领域：石油勘探、工业控制、地质调查、工程勘察、科考探险、海洋/陆地环境监测、灾害监测预报、海事紧急救援、船舶安全报警系统（SSAS）、车船的定位跟踪、抢险救灾、突发事件处理、应急通信、应急救援指挥等。 3：特别适合应用的监测：石油管线、输气管线、海洋浮标、海洋灯塔、地质灾害监测，水文监测，地震监测、森林防火监测、 4： 特别适合应用的场所陆地车辆、海事船舶、无人值守站 四.特点 ●仅支持SBD（短数据突发）方式。 ●支持双向数据传输。 ●没有盲区、全球覆盖。 ●传输距离覆盖全球。 ●具有非常高的可靠性。 ●支持透明的数据传输 (所收即所发)。 ●相对较低的通信费用。 ●RS-232 电平，异步通信接口。 ●短数据传输：上行数据包最大340字节；下行为270字节。 ●较低功耗：峰值功率1.75W 静态功率0.4W。 ●高可靠性，体积小、重量轻。 四：整机性能指标 ● 通信方式： 铱星SBD短数据突发方式。 ● 覆盖范围： 铱星通信为全球覆盖。 ● 工作电源： 5V或9－36V DC。 ● 功率： 待机0.4W 峰值1.75W。 ● 通信接口： RS232 4800波特率 8N1（可定制）。 ● 上行数据： 最大长度为340字节。 ● 下行数据： 最大长度为270字节。 ● 传输延时： 10－－60秒（星系切换因素）； ● 环境要求： 工作温度：－20℃到＋75℃ 储存温度： －40℃到＋85℃ ● 工作湿度： 小于75％； 储存湿度：小于93％。 ● 尺寸： 长109mm 高46mm 宽68mm。 五：注意要素 ●铱星透明数传终端在传输数据时会有延时，这不是终端本身造成的。而是由于铱星系统本身固有的延时。特别是与终端所处的自然环境、星系切换、用户的网络连接有很大关系。 ●铱星SBD业务提供的是短数据、突发数据传输服务。铱星透明数传终端每次只能传输一定长度的用户数据。建议每包数据长度在控制在340字节之内。 ●由于铱星系统本身的原因，不支持数据的大量数据的实时连续传输，而是分包发送。 ●电源要求铱星透明数传终端采用低功耗设计，但是在发送数据的时候，要求电源能提供足够的瞬间峰值1.5A电流。建议最好能提供单独的直流供电。 ●由于铱星透明数传终端的位置移动，所处环境（楼群、山区）以及铱星卫星切换过程中，可能会出现铱星信道的短暂停顿；使用时确保天线对准空旷的天空区域。六：使用方法铱星透明数传终端的两种使用方法 ● 只使用“透明传输”的情况 “透明传输”的意思就是：如果用户在使用时，只需将现场的信息数据利用异步方式，发送给“铱星透明数传终端”的串口。“铱星透明数传终端”将按照下列的信息格式，依照TCP的协议传送到用户服务器上。即用户无需了解和掌握复杂的SBD传输过程和协议；以及相应的指令集，直接通过铱星SBD透明数传模块的串口收发数据包（当然这个数据包可以是用户自己采集的GPS信息）即可。实现所收即所发。用户服务器接受到信息后，按照下列数据格式解析即可。例如用户通过“铱星透明数传终端”的串口发送字符“ABCD5678” 下表中的“用户信息”项中的MO Payload就是中心所收到的用户信息包（二进制表示0x41 0x42 0x43 0x44 0x35 0x36 0x37 0x38）。另外铱星系统本身提供“卫星定位信息服务” 。在用户服务器接受到信息中的“卫星定位信息”项就是铱星系统本身提供的定位信息。注意： 1：这个定位信息不是GPS的定位信息。 2：这个定位信息比GPS的定位精度差。 ● 内含GPS的的情况本模块可以内置GPS模块，如果要使用的话，这时该模块将称之为“铱星GPS跟踪器” 。他将按照预先设置好的时间间隔和一定的数据格式定时发送GPS位置信息。中心服务器解析“用户信息”项中的MO Payload的GPS位置信息内容后，就可以显示在电子地图上。如果用户还有其他信息一并发送，请与我方协商定制。
